[OOP/UML] UP - Elaboration 단계 / OOD

Elaboration 단계 중 앞 OOA 단계에서 Domain Model 및 Use-Case Model을 작성하였다.



그 다음은 OOD 단계로 Design Model을 작성하는데 Sequence Diagram을 그리고 Class Diagram을 그린다.



OOA에서 OOD로 넘어갈때는 아키텍쳐가 확정되어 있어야 한다.



# Logical Architecture

Logical architecture란, 소프트웨어 클래스를 package, subsystem, layer로 묶어놓은 것을 뜻한다.



UML Package Diagram으로 그린다.



## Layered Architecture

보통 아래와 같이 구성된다.



1. User Interface layer

• 흔히 아는 UI 레이어
• External User가 여기로 들어온다.

2. Application Logic and Domain Object layer

• Business Logic에 해당하는 레이어
• 여기서 소프트웨어를 만든다고 가정하고 이론이 정리되어있음

3. Technical Services layer

• OS의 Kernel에 해당하는 레이어

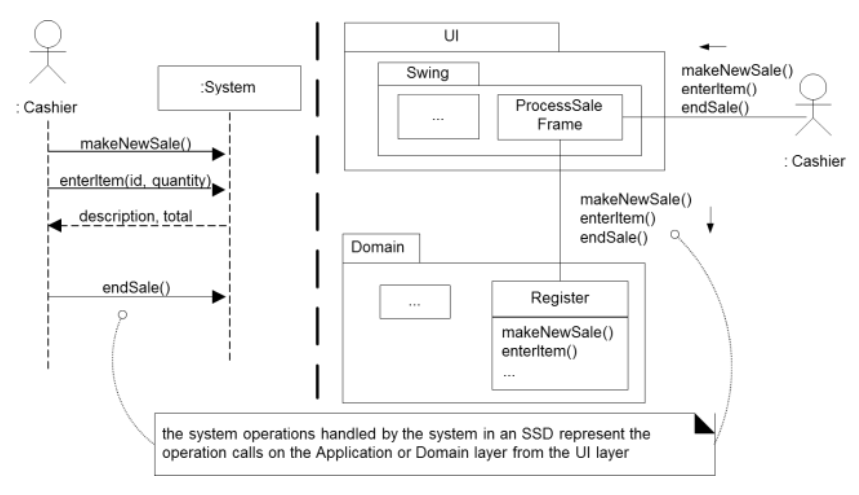

OOA에서는 유저가 어떤 레이어를 통해서 (하드웨어, GUI 등) 들어오는지는 신경쓰지 않았으나 OOD로 넘어오면 그 부분도 표현이 되어야 하므로 아래와 같이 레이어로 표현한다.

추후에 아키텍쳐가 바뀌면 곤란하므로 Elaboration Phase에서는 이런 저런 아키텍쳐를 적용해본다.



# Object Design

두 가지 종류의 오브젝트 모델을 사용할 수 있다.



1. Static Model

• Class Diagram (Elaboration phase)
• Package Diagram (Construction phase)
• Deployment Diagram (Transition phase)

2. Dynamic Model

• Interaction Diagram (Sequence Diagram)
• Statechart Diagram
• Activity Diagram (Business process 모델링 할 때)

Object Design을 잘 하기 위해 GRASP이나 Design patterns 같은 것들이 나왔다.



# QUIZ

정답: 3번. Static Model만 중요한게 아니라 Dynamic Model도 함께 중요하다. 4번에 적힌 것 처럼 Static / Dynamic을 반복하며 구체화 해 나간다.



정답: 1번.

2번, 3번 - Expressive Power은 같다. 단 종이가 늘어나냐 아니냐의 차이만 있다.

4번 - Interaction Diagram이 아니라 Flow chart 또는 Activity Diagram으로 그린다.



Class Diagram(static)과 Sequence Diagram(diagram)이다.



Use Case를 보며 Sequence Diagram을 그리고 그를 기반으로 Class Diagram을 그리는 것을 반복하며 완성해나간다.
