[OOP/UML] Component Diagram

# 개요

- 패키지나 클래스가 구현되어야 나올 수 있다.

- 그러므로 거의 구현이 다 되어야 Component Diagram이 나온다.



# UML Component

- Class를 모아놓은게 Component

- Component가 Component를 가질 수도 있음

- 개발팀들에 Component를 분배해서 개발할 수 있다.



# Notation

Interface

- 가장 많이 사용되는 형태

- 아래와 같은 interface는 body가 비어있음

- 필요하다면 Class Diagram을 같이 씀

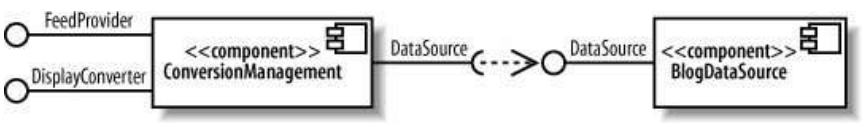

- 롤리팝과 소켓으로 커뮤니케이션을 표현함

- 아래와 같이 점선으로 dependency를 표현 가능



Port, Internal Structure

- port는 네모로 표현

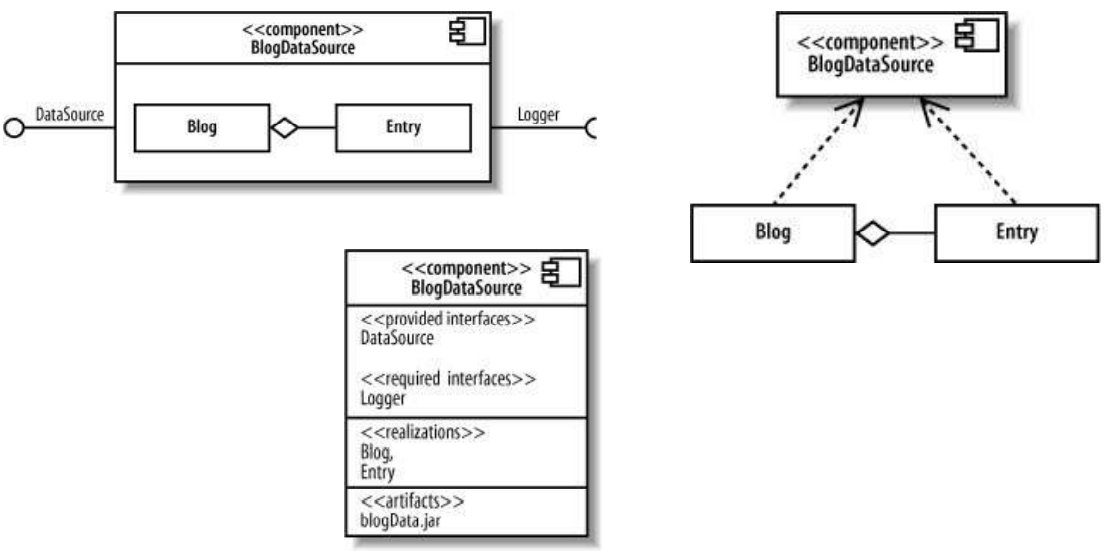

Class

- Class는 아래와 같이 표현 가능한데 왼쪽 두 가지가 많이 쓰임.

- 더 상세하게 표현하고 싶을 경우 왼쪽 아래 방식을 사용함



Delegation and Assembly Connector

- Component 내부에서 연결될 때는 두 가지 Connector로 연결 (동작 방식은 같음)

- Interface가 내부 Component에 연결될 때 Delegation Connector 사용

- 내부 Component끼리 연결될 때 Assembly Connector 사용



# QUIZ

Component Diagram의 Component는 source file이거나 개발중인 element (동작하고 있지 않음)



Deployment Diagram의 Component는 processor 위에서 동작하는 실제 runtime instance (동작하고 있음)
